· 總體架構

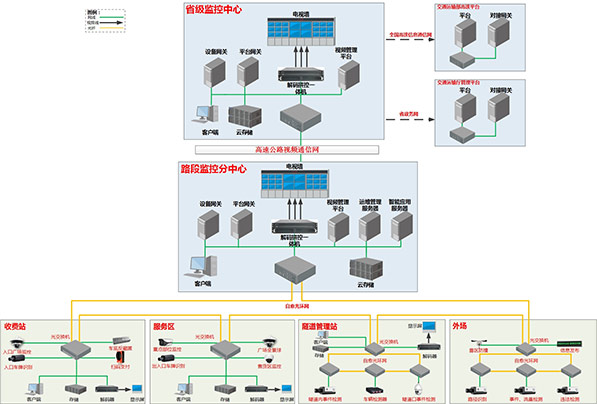

根據高速公路管理部門的運營特點和安全管理的業務要求，整個視頻監控系統的架構設計上采用級聯網的管理架構，一般由省監控中心、路段監控分中心、基層監控單元三級管理架構構成。

· 收費站子系統

收費站是高速公路運營的重要組成，也是高速公路路段內的重要場所。收費站的重要監管部位主要有收費站出入口廣場、收費亭、車道，以及站內場所，通過視頻的可視化管理，可以有效提高高速公路運營的數字化和智能化水平。

收費站監控系統主要對高速公路的收費站出入口廣場、收費亭、車道進行連續24小時全天監控。監控收費站廣場入口的車輛排隊情況，協助維護車輛排隊秩序，保障車輛的通行安全；監控收費亭內情況，監督工作人員工作情況，輔助上級部門的管理工作；監控車道的過車情況，對車輛進行車牌抓拍、車型識別、車標識別等，并結合后臺系統分析實現車輛軌跡的核對、車輛查詢等功能。

· 收費站子系統

隧道是高速公路安全運營管理的重點防護區，具有狹長、封閉、視野狹窄的特點，有較高的交通安全隱患，極易受到節假日、天氣的影響而導致交通流量的增加，甚至發生交通事故。一旦隧道內發生事故，交通的疏導也較為困難。因此，在高速公路的運營管理中，對隧道的視頻實時管控是非常必要的。

隧道監控系統采用對隧道全路段進行完全的可視性監視。在正常的運行期間用以掌握交通狀況，采集交通信息，便于為交通控制提供必要的依據；在發生交通事故或火災等意外情況時有以確認，并發出相應的報警信息以及語音廣播，采取相應的救援及事故處理等一
